모디아 프로젝트 2. 키보드 연결 모듈 구상 시작.

지난번 링크의 글을 정독했다.

역시 해당 글의 정보만 잘 분석해 내면 해결 방법이 보일 것 같아서,

중요 부분을 캡쳐하고 정리해 두도록 한다.



피치 계산법

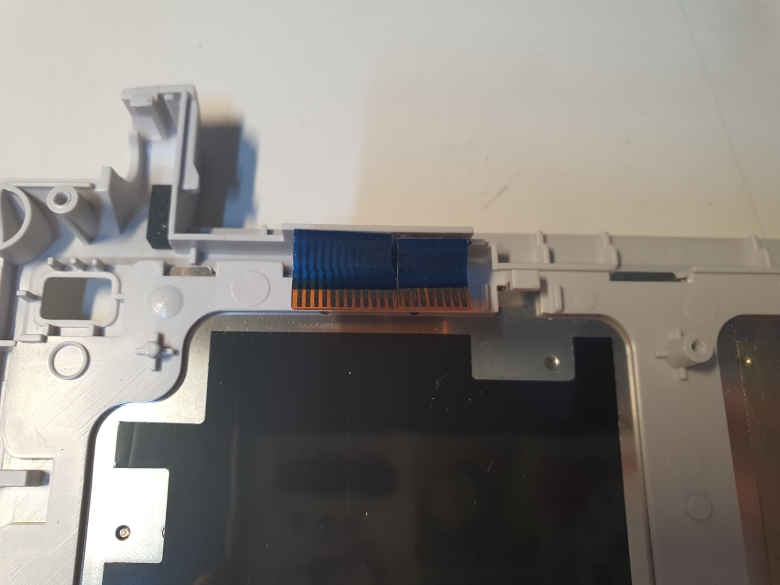

케이블 분해를 하신 클리앙에 계신 선배의 사진을 보니, FPC 케이블이 2개로 분리되어 있음을 확인함.

하나의 커넥터로 전부다 신호를 받을 수 있을지, 아니면 두개의 커넥터로 분리해야 할 지 정확하게 판단이 서지 않는다.

실제로 내 기기를 분해해 봐야 답이 나올 듯.

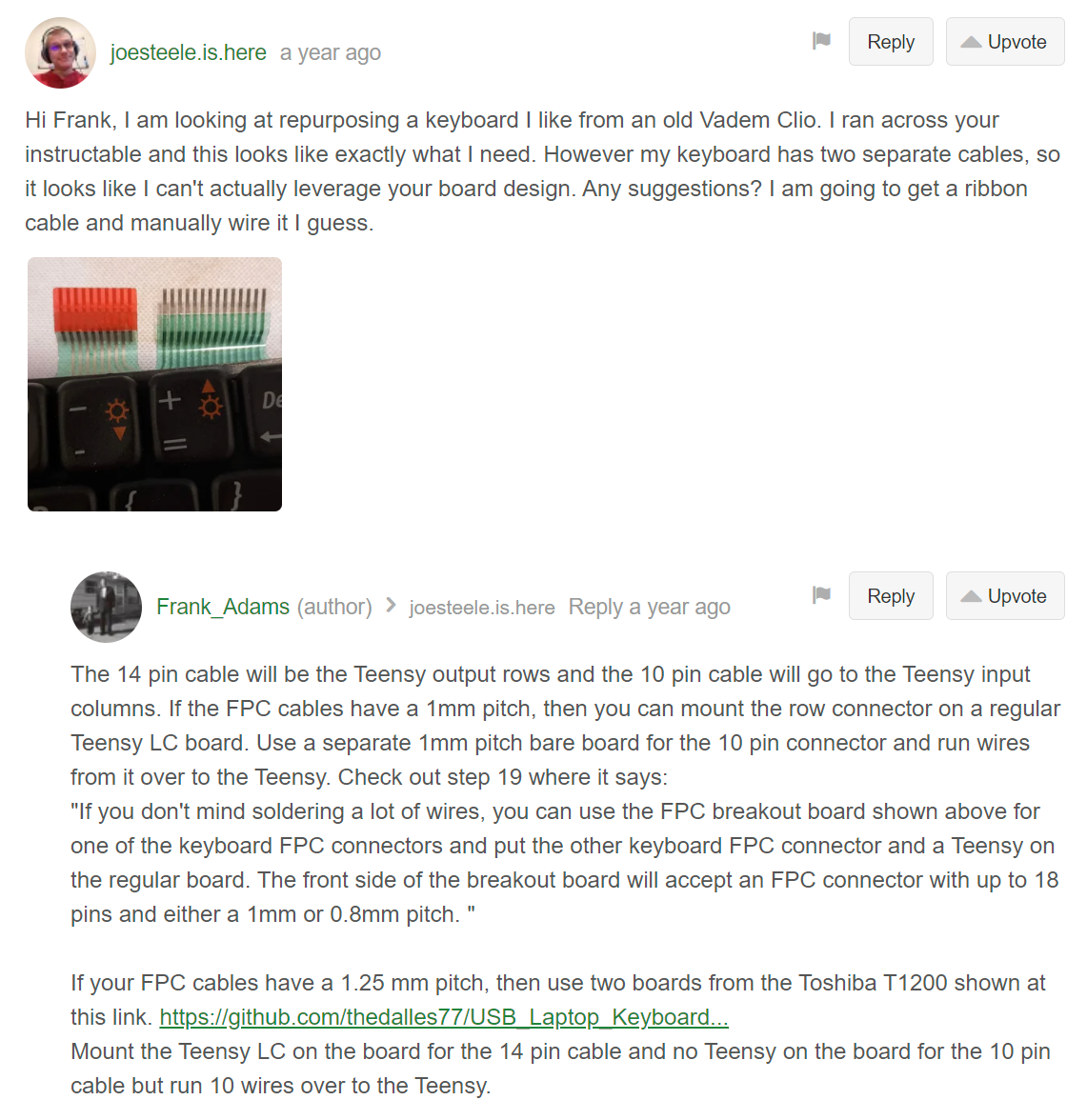

커넥터가 두개로 쪼개져 있는, 비슷한 PDA 유저의 댓글이 보였다.

개발자가 리플을 달아줬다. 나도 여차하면 사진 찍어서 질문을 올려 봐야겠다.





https://github.com/thedalles77/USB_Laptop_Keyboard_Controller/tree/master/Example_Keyboards/Toshiba%20T1200

GitHub - thedalles77/USB_Laptop_Keyboard_Controller: Details for building a USB keyboard and touchpad controller from an old lap

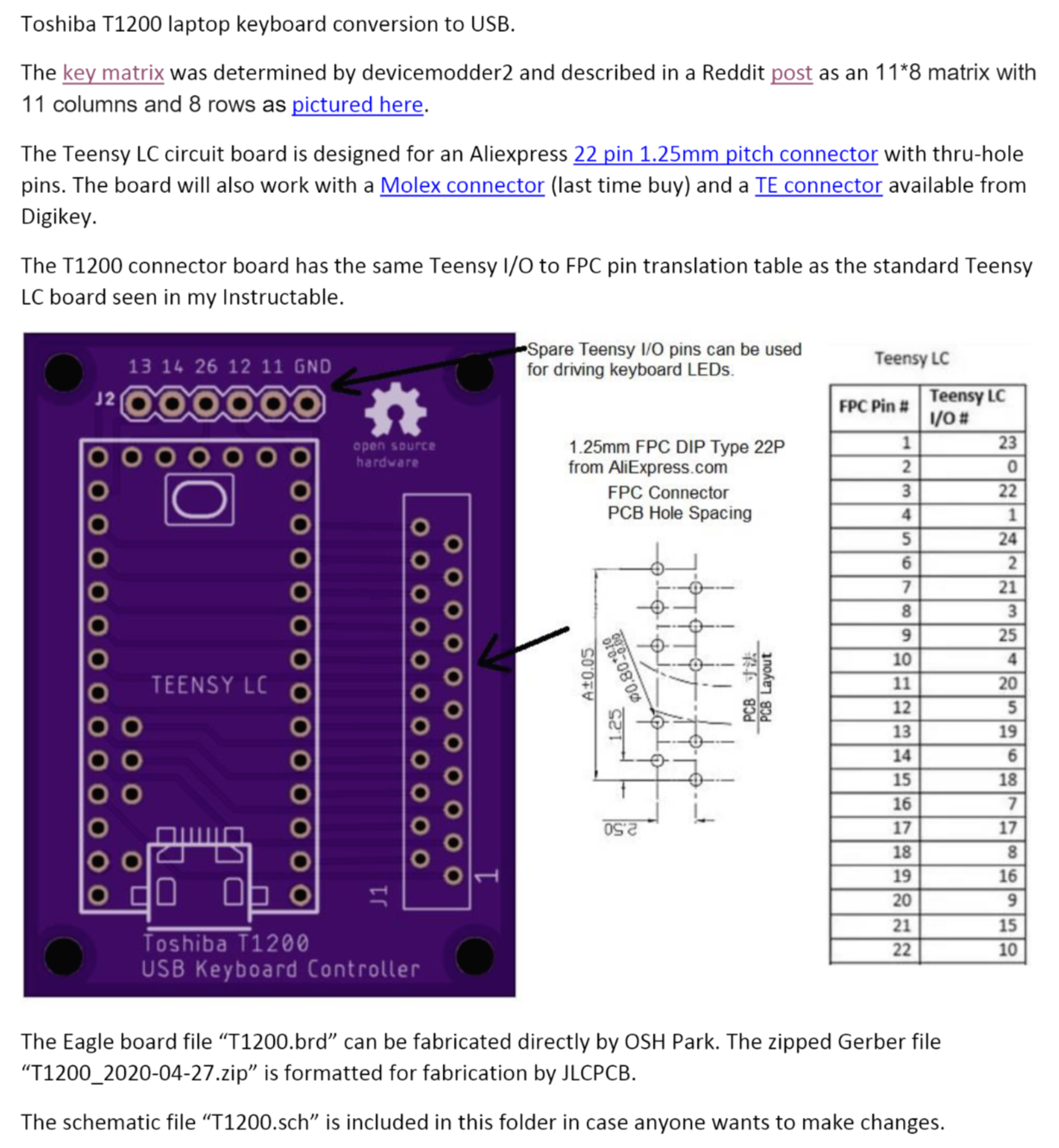

Github 에 Circuit board 도면 같은게 있나 보다.

들어가 보니 상세한 설명이 있다 세상에. 이 분의 열정은 어디까지인 것인가.



국내 판매 Teensy 4.1 보드 링크.

이 링크에서 LC 보드 및 다른버전 보드도 구할 수 있나 보다.

Arduino 모듈보다 teensy++ 혹은 teensy 계열 보드가 키보드 입출력 모듈을 만들 때 훨씬 더 적합하다는 댓글을 읽었다. 속도가 약 40배 이상 빠르다고.

대충 teensy FIO 나 4.1, LC, 3.2 정도 선에서 대부분 해결되는 것 같다.



http://vctec.co.kr/product/teensy-41-%EB%B3%B4%EB%93%9C-32%EB%B9%84%ED%8A%B8-600mhz-%EC%95%84%EB%91%90%EC%9D%B4%EB%85%B8-%EA%B0%9C%EB%B0%9C%ED%99%98%EA%B2%BD-33v-io-teensy-41/17469/category/65/display/1/

Teensy 4.1 보드 - 32비트 600Mhz, 아두이노 개발환경, 3.3V IO (Teensy 4.1) - 가치창조기술



포인트는 모디아에 적합한 FRC 핀 수 파악과, 그에 따른 서킷보드 디자인인데..

진짜로 저 개발자 분한테 사진 올려서 물어봐야 겠다.
